Kabelboomtesten: betrouwbaarheid garanderen bij elke verbinding

Voor bedrijven die specificeren kabelbomen op maat Voor veeleisende toepassingen is inzicht in de diepte en strengheid van testprotocollen essentieel bij de selectie van een productiepartner. Deze gids biedt een uitgebreid inzicht in hoe professionele leveranciers van kabelboomassemblages Controleer elke verbinding voordat deze de fabriek verlaat.

De basisprincipes: wat testen oplevert

Het testen van kabelbomen dient drie onderling samenhangende doelen:

Een gedegen testprogramma beschermt zowel de fabrikant als de klant, vermindert garantieclaims, voorkomt storingen in het veld en waarborgt de betrouwbaarheid van het systeem op lange termijn.

De kosten van ontoereikende tests

Wanneer testprotocollen tekortschieten, heeft dat gevolgen voor de hele toeleveringsketen:

Toonaangevend OEM-fabrikanten van kabelbomen Beschouw testen niet als een kostenpost, maar als essentiële verzekering tegen deze kostbare gevolgen.

Een systematische aanpak voor het testen van kabelbomen

Professionele tests volgen een gestructureerd traject door het productieproces:

Fase 1: Validatie vóór de productie

Voordat de massaproductie begint, worden monsters uitgebreid geëvalueerd om de ontwerpuitgangspunten en productieprocessen te verifiëren. Dit omvat:

• Eerste artikelinspectie aan de hand van klanttekeningen en specificaties.

• Materiaalcertificering Controle van draden, connectoren en aansluitingen.

• Procescapaciteitsstudies om optimale krimpparameters vast te stellen

Fase 2: Monitoring tijdens het proces

Tijdens de productie zorgen continue controles voor processtabiliteit:

• Statistische procescontrole (SPC) monitoring van kritische parameters

• Visuele inspectiestations op belangrijke assemblagepunten

• Geautomatiseerde optische inspectie voor risicovolle verbindingen

Fase 3: Eindacceptatietesten

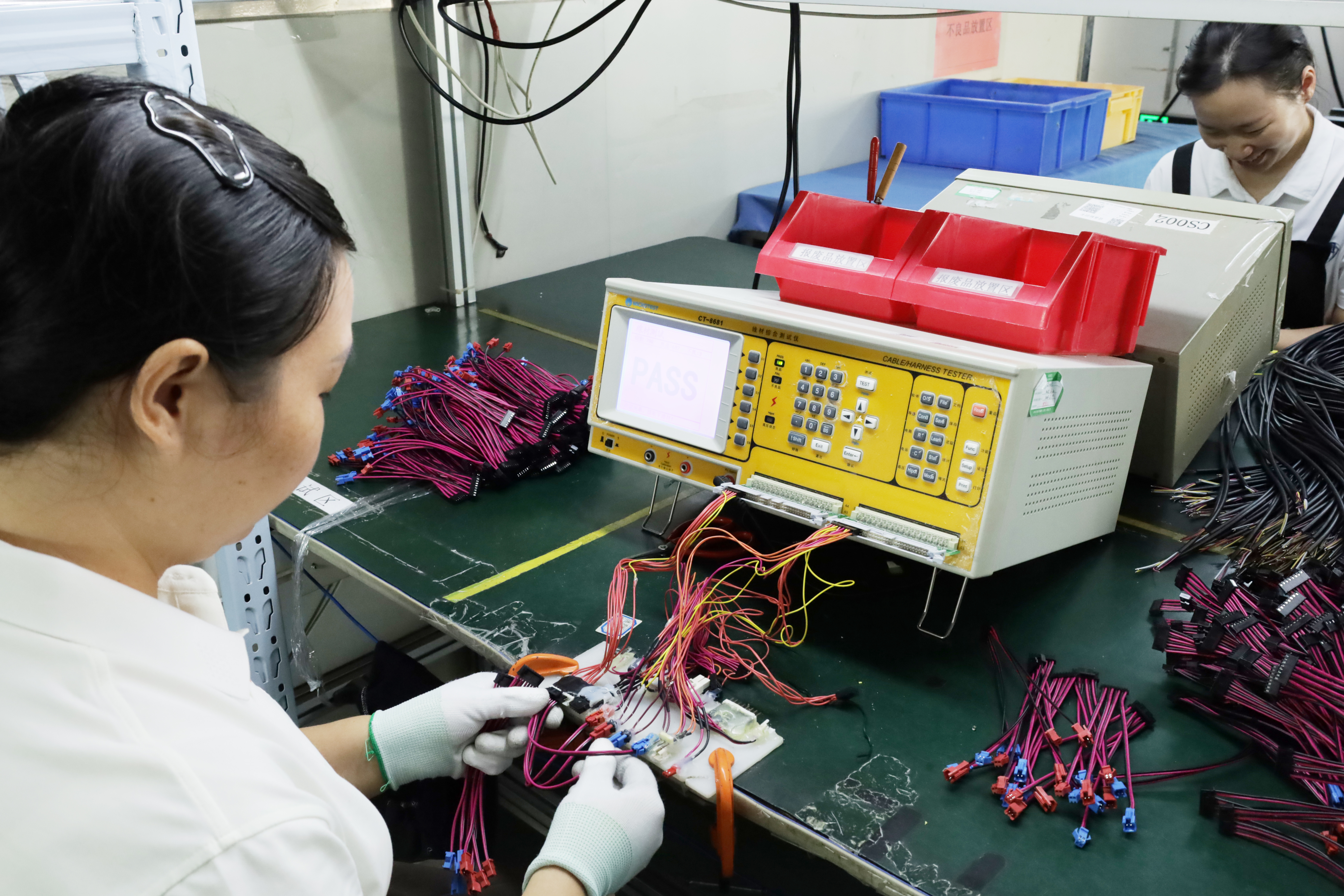

Elke voltooide kabelboom ondergaat een uitgebreide elektrische controle vóór verzending:

• 100% continuïteitstest op alle circuits

• Diëlektrische weerstandstest (hipot-test) voor isolatie-integriteit

• Weerstandsmeting van kritieke paden

• Functionele testen waar gespecificeerd





Uitgebreide testmethodologieën uitgelegd

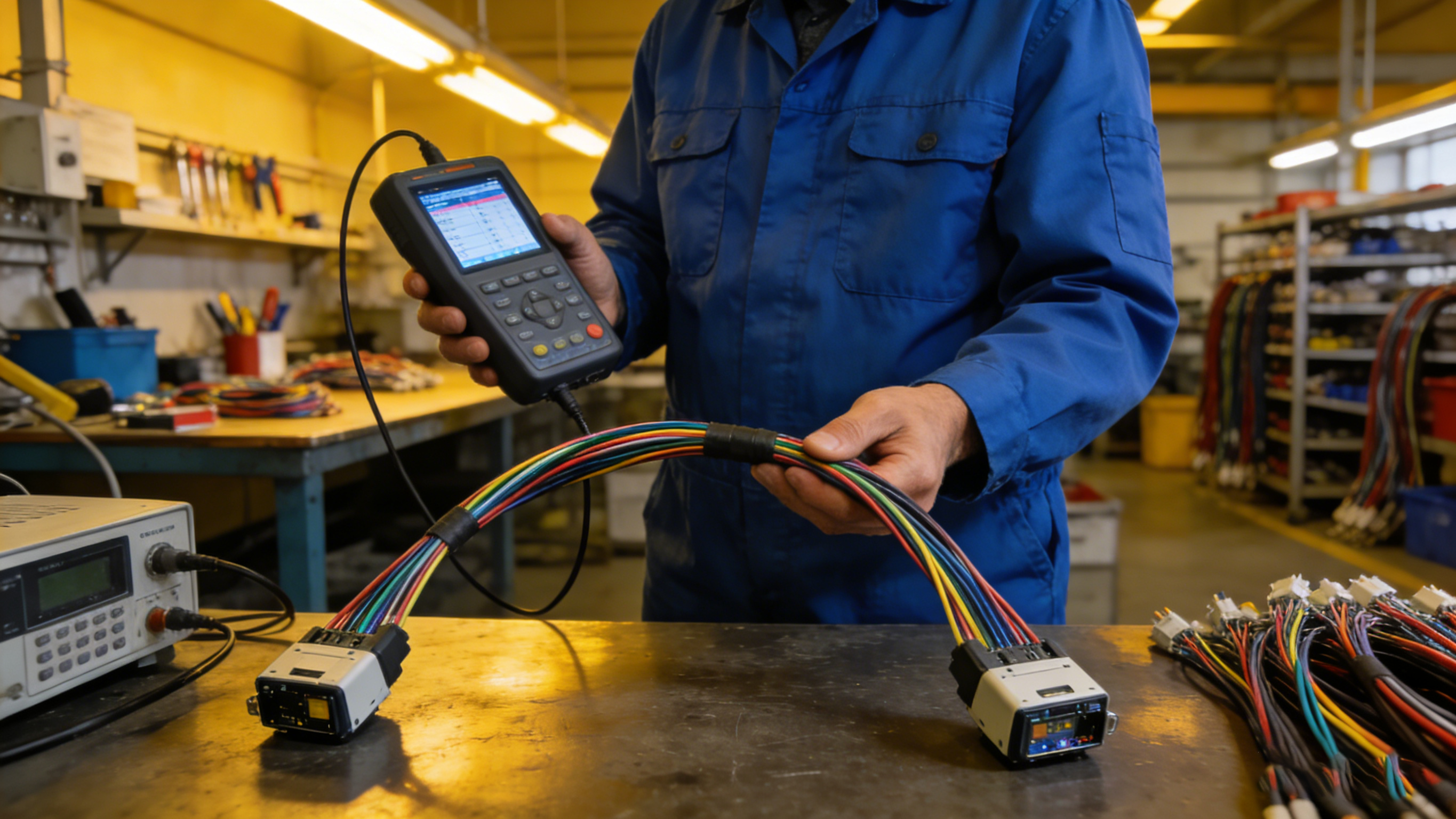

1. Continuïteitsverificatie

Continuïteitstesten bevestigen dat elk beoogd elektrisch pad aanwezig is en dat er geen onbedoelde paden (kortsluitingen) zijn.

Hoe het werkt: Er wordt achtereenvolgens een teststroom door elke draad geleid, terwijl het systeem controleert of het signaal alleen op de verwachte bestemmingspunten verschijnt. Geavanceerde systemen kunnen complete netwerken met duizenden testpunten in seconden in kaart brengen.

Wat het detecteert:

• Onderbrekingen door gebroken draden of defecte krimpverbindingen.

• Kortsluiting tussen aangrenzende circuits

• Verkeerd aangesloten draden, waarbij de uiteinden niet op de juiste manier zijn aangesloten.

• Verbindingen met een hoge weerstand die na verloop van tijd kunnen verslechteren.

2. Beoordeling van de isolatie-integriteit

Hoogspanningstesten (hipot-testen) verifiëren of isolatiesystemen bestand zijn tegen normale bedrijfsspanningen plus veiligheidsmarges.

Hoe het werkt: Tussen geïsoleerde circuits wordt een spanning aangelegd die aanzienlijk hoger is dan de normale bedrijfsspanning, terwijl de lekstroom wordt gemeten. De test bevestigt dat de isolatie adequaat en vrij van defecten is.

Wat het detecteert:

• Beschadigde of dunner geworden isolatie door hantering of verwerking.

• Verontreiniging die de huidige lekkage kan bevorderen

• Beknelde draden waarvan de isolatie beschadigd is.

• Onjuiste afstanden tussen circuits

3. Contactweerstandmeting

Verbindingen met een lage weerstand zijn essentieel voor zowel stroomvoorziening als signaalintegriteit.

Hoe het werkt: Bij gebruik van vierdraadsmetingen (Kelvin) wordt een nauwkeurige stroom door de verbinding geleid, terwijl de spanningsval erover wordt gemeten. Hierdoor wordt de invloed van de draadweerstand op de meting geëlimineerd.

Wat het detecteert:

• Slechte krimpkwaliteit met onvoldoende metaalvervorming

• Corrosie bij aansluitvlakken

• Gedeeltelijke breuken in de geleider die een lage stroomsterkte kunnen doorlaten, maar onder belasting bezwijken.

• Onjuiste aansluiting voor de draaddikte

4. Validatie van de integriteit van de krimpverbinding

Trekproeven leveren direct bewijs van de kwaliteit van de mechanische verbinding.

Hoe het werkt: Een gekalibreerde trekkracht wordt axiaal op de geklemde aansluiting uitgeoefend totdat deze bezwijkt. De maximale kracht wordt geregistreerd en vergeleken met de minimale vereisten.

Wat het detecteert:

• Onvoldoende krimpkracht (onderkrimpen)

• Beschadiging van de geleider door overmatige kracht (te strak krimpen)

• Onjuiste inbrengdiepte van de draad

• Eindmateriaaldefecten

5. Verificatie van de thermische prestaties

Bij toepassingen met hoge stroomsterkte valideert een thermische test de verbindingen onder belasting.

Hoe het werkt: De nominale stroomsterkte wordt toegepast terwijl de temperatuurstijging wordt gemeten met behulp van thermokoppels of thermische beeldvorming. Verbindingen met een te hoge weerstand genereren meetbare warmte.

Wat het detecteert:

• Verbindingen die de tests bij lage stroomsterkte doorstaan, maar onder belasting falen.

• Onvoldoende geleiderdimensionering voor de toepassingsvereisten.

• Slechte thermische beheersing in dicht opeengepakte componenten

Gespecialiseerde testen voor veeleisende toepassingen

Lucht- en ruimtevaart- en defensievereisten

De lucht- en ruimtevaartsector vereist uitzonderlijke betrouwbaarheid. Testen kunnen onder meer het volgende omvatten:

• Thermische vacuümcycli om ruimteomgevingen te simuleren

• Pyrotechnische schoktesten voor munitietoepassingen

• Effectiviteit van elektromagnetische interferentie (EMI)-afscherming verificatie

• Vloeistofonderdompelingstest voor hydraulische vloeistofweerstand

Toepassingen voor de automobielindustrie en elektrische voertuigen

Moderne voertuigen brengen unieke uitdagingen met zich mee die worden aangepakt door middel van gespecialiseerde tests:

• HVIL (High-Voltage Interlock Loop) verificatie van EV-veiligheidssystemen

• Afscherming van continuïteit testen op EMI-gevoelige circuits

• Flex-testen voor harnasdelen die aan constante beweging onderhevig zijn

• Zoutnevelcorrosie testen op blootstelling onder de motorkap en onderkant van de auto

Eisen voor medische hulpmiddelen

Medische toepassingen vereisen tests die het volgende valideren:

• Sterilisatiecompatibiliteit door middel van autoclaafcycli

• Biocompatibiliteit van materialen die in contact komen met patiënten

• Ultralage lekstroom voor patiënt-aangesloten circuits

• Flexibele levensduur op lange termijn voor draagbare apparaten

Geavanceerde testsystemen en automatisering

Modern kabelboomassemblage maakt gebruik van geavanceerde testapparatuur:

Deze systemen integreren met productie-uitvoeringssystemen (MES) om het volgende te bieden:

• Realtime kwaliteitsdashboards voor productiebewaking

• Traceerbaarheidsdatabases elk kabelboom koppelen aan testresultaten

• Statistische analyse voor continue procesverbetering

• Geautomatiseerde documentatie voor nalevingsrapportage

Industriestandaarden en nalevingskader

Testprogramma's moeten aansluiten bij de geldende normen. Inzicht in dit kader helpt kopers de capaciteiten van leveranciers te beoordelen.

Kwaliteitsnormen

Productveiligheidsnormen

Kwaliteitsmanagementnormen

Milieunaleving

Testparameters selecteren: een risicogebaseerde aanpak

Niet alle applicaties vereisen dezelfde strenge testprocedures. Professioneel fabrikanten van op maat gemaakte kabelbomen Samen met klanten de juiste testniveaus vaststellen op basis van:

Kritische toepassing

• Klasse I: Algemene elektronica (Consumentenproducten, kantoorapparatuur)

• Klasse II: Toegewijde service (Industriële besturingen, bedrijfsvoertuigen)

• Klasse III: Hoogwaardige prestaties (Medisch, ruimtevaart, veiligheidssystemen)

Blootstelling aan het milieu

• Binnen, gecontroleerd (Kantoorapparatuur, laboratoriuminstrumenten)

• Buiten, beschut (Telecommunicatie, gebouwautomatisering)

• Buiten, blootgesteld aan de elementen (Auto's, bouwmachines)

• Extreme omgeving (Onder de motorkap, in de lucht- en ruimtevaart, in de boorgaten)

Gevolgen van falen

• Klein ongemak (eenvoudige reparatie)

• Operationele verstoring (kostbare uitvaltijd)

• Veiligheidsrisico (risico op persoonlijk letsel)

• Catastrofaal (verlies aan mensenlevens, grote milieuschade)

Documentatie en traceerbaarheid

Uitgebreide testprogramma's genereren documentatie die meerdere doeleinden dient:

Certificaat van conformiteit (COC)

Documenten waaruit blijkt dat het product aan de gespecificeerde eisen voldoet, omvatten doorgaans:

• Onderdeelnummer en revisieniveau

• Aantal verzonden

• Productiedatum

• Geautoriseerde handtekening

Testrapporten

Gedetailleerde resultaten van de elektrische testen, waaronder:

• Continuïteitscontrole voor alle circuits

• Metingen van de isolatieweerstand

• Hi-pot testresultaten met toegepaste spanning en lekstroom.

• Weerstandsmetingen voor kritieke paden

Eerste artikelinspectierapporten

Uitgebreide documentatie voor eerste monsters:

• Maatcontrole aan de hand van tekeningen

• Materiaalcertificeringen

• Testresultaten voor alle vereisten

• Foto's van belangrijke kenmerken

Lottraceerbaarheidsregistraties

De voltooide kabelbomen worden gekoppeld aan:

• Lotnummers van grondstoffen

• Productiedata en -diensten

• Testapparatuur gebruikt

• Operatoridentificatie



Veelvoorkomende valkuilen bij testen en hoe je ze kunt vermijden

Zelfs ervaren fabrikanten kunnen testuitdagingen tegenkomen:

Toekomstige trends in het testen van kabelbomen

Het testlandschap blijft zich ontwikkelen met de technologische vooruitgang:

Integratie van Industrie 4.0

Slimme fabrieken implementeren:

• Realtime analyse van testgegevens voor aanpassing van het voorspellende proces

• Digitale tweelingen voor virtuele tests vóór fysieke assemblage

• Traceerbaarheid via blockchain voor onveranderlijke kwaliteitsrecords

Geavanceerde diagnostiek

Opkomende technologieën omvatten:

• Tijdsdomeinreflectometrie voor nauwkeurige foutlokalisatie

• Detectie van partiële ontladingen voor hoogspanningstoepassingen

• Akoestische emissiemonitoring tijdens mechanische tests

Duurzaamheidsaspecten

Milieuoverwegingen zijn de drijvende kracht achter:

• Lager energieverbruik in testapparatuur

• Recyclebare testopstellingen en minimale verspilling

• Testmogelijkheden op afstand om reizen te verminderen

Een productiepartner selecteren die testmogelijkheden biedt

Bij het evalueren van potentiële leveranciers voor uw aangepaste kabelboom Behoeften? Overweeg dan de volgende vragen:

Over hun testfilosofie:

• Beschouwen ze testen als een meerwaarde of als een kostenpost die ze willen minimaliseren?

• Hoe bepalen ze de juiste testniveaus voor verschillende toepassingen?

• Wat is hun procedure voor het afhandelen van testfouten?

Over hun testmogelijkheden:

• Welke testapparatuur onderhouden ze en hoe wordt die gekalibreerd?

• Kunnen ze zowel prototype-testen op kleine schaal als productietesten op grote schaal uitvoeren?

• Beschikken ze over mogelijkheden voor milieutesten of werken ze samen met gekwalificeerde laboratoria?

Over hun kwaliteitsgerichte cultuur:

• Hoe worden testresultaten gebruikt voor continue verbetering?

• Welke training krijgen testtechnici?

• Kunnen ze voorbeeldtestrapporten en kwaliteitsindicatoren verstrekken?

Over hun documentatie:

• Welke documentatie wordt bij elke zending meegeleverd?

• Hoe lang worden testresultaten bewaard?

• Kunnen ze de herkomst van de productie traceren naar specifieke batches?

Samenwerken voor uitmuntende testresultaten

Bij KeHan ElektronicaWij zijn ervan overtuigd dat grondig testen de basis vormt voor klantvertrouwen. Ons uitgebreide testprogramma omvat:

• Ontwerpen met het oog op testbaarheid principes toegepast tijdens productontwikkeling

• Gevalideerde testprocessen afgestemd op de toepasselijke industrienormen

• Gekalibreerde apparatuur onderhouden volgens ISO 10012-vereisten

• Opgeleide technici gecertificeerd volgens IPC/WHMA-A-620-normen

• Volledige documentatie Het garanderen van traceerbaarheid van grondstoffen tot afgewerkte kabelbomen.

Of uw toepassing nu eenvoudige continuïteitscontrole vereist of uitgebreide milieutests met volledige documentatie, ons team beschikt over de expertise en apparatuur om dit te realiseren.

Veelgestelde vragen

Hoe bepaalt u welke tests nodig zijn voor mijn aanvraag?

We voeren een grondige beoordeling uit van uw toepassingsvereisten, inclusief elektrische parameters, blootstelling aan omgevingsfactoren, branchevoorschriften en de gevolgen van storingen. Deze risicogebaseerde aanpak zorgt ervoor dat de tests volledig zijn, maar niet overdreven.

Kunt u bij elke zending testgegevens meesturen?

Ja. We bieden verschillende documentatieniveaus aan, van eenvoudige conformiteitscertificaten tot gedetailleerde testrapporten met traceerbaarheid van individuele kabelbomen. Onze systemen kunnen gegevens leveren in formaten die geschikt zijn voor uw kwaliteitsmanagementvereisten.

Hoe ga je om met testfouten?

Alle testfouten zetten ons correctieve actieproces in gang. We documenteren de afwijking, voeren een oorzaakanalyse uit, implementeren corrigerende maatregelen en controleren de effectiviteit ervan. Dit gesloten systeem voorkomt herhaling en zorgt voor continue verbetering van onze processen.

Welke certificeringen bezitten uw testtechnici?

Onze testtechnici volgen uitgebreide trainingsprogramma's en beschikken over certificeringen voor IPC/WHMA-A-620, ESD-beheersing en apparatuurspecifieke bediening. Regelmatige competentiebeoordelingen garanderen consistente prestaties.

Kunt u tests uitvoeren op kabelbomen die al in gebruik zijn?

Ja, we bieden veldtestdiensten aan voor geïnstalleerde kabelbomen, waaronder continuïteitscontrole, isolatieweerstandsmeting en foutlokalisatie. Onze draagbare testapparatuur brengt laboratoriummogelijkheden naar uw locatie.
